　　一、装饰施工BIM技术应用点

　　1.前期策划

　　1.1 施工模拟：

　　三维模型及点云数据能够很清晰的反应施工细节和现场情况。我们通过这项技术，预先解决大部分的施工问题，大幅降低后期的返工率和由错误引起的设计变更，并将施工策划的深度提升至下单图水平，策划的成果直接用于材料下单，不但提升了施工精度，也改变了传统的流水施工模式，将工期大大缩短，是目前我们运用BIM技术的核心内容。

某商场项目模拟中庭铝板安装，下单铝板无一返工

基于BIM技术的施工策划改变了传统的施工流程

　　1.2 碰撞检查：

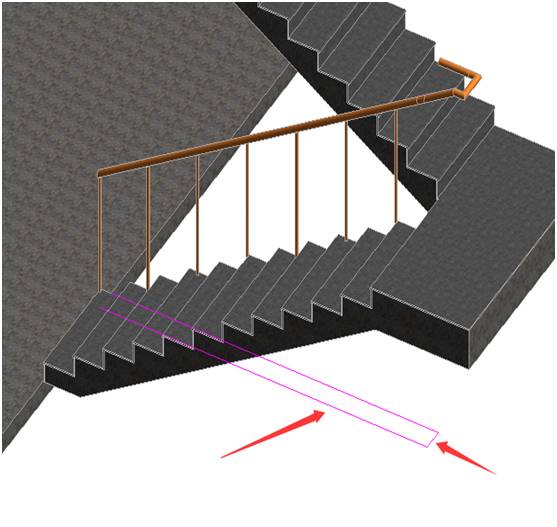

　　设计模型与现场数据进行碰撞比对，提前发现施工不合理的部位。

某酒店电梯厅管道与装饰面层碰撞

　　1.3 管线综合：

　　装饰施工与机电位置“打架”的问题是工地协调的顽疾，在未施工前先根据所要施工的图纸利用BIM技术进行图纸“预装配”，直观的把设计图纸上的问题全部暴露出来，让施工过程有条不紊。

某酒店标准间水电综合

　　1.4 与3D打印结合

　　将虚拟的BIM模型打印成按比例缩小后的实体模型，为业主和设计师展示最直观的效果和建议。

某乐园拱门3D打印成果

某影剧院打印模型

　　1.5 工程量计算

　　基于BIM模型的算量方式精准可控，很少出现少算、漏算等情况，但装饰面层的造型多样、复杂，算量工作与其他专业相比难度较大，目前也没有很好的软件解决方案。我们针对不同BIM应用的项目研发出全模型算量、局部模型算量、点云模型算量等不同的BIM算量技术，弥补传统算量的不足。

某样板房项目模型整体导出的工程量清单

某项目中庭铝板模型导出局部材料工程量清单

　　2.现场管理

　　2.1 场地临设布置：

　　进场前期利用BIM模型对现场进行临设布置，能够准确模拟现场，便于安全交底，还可以根据三维模型快速导出临时设施工程量。

某项目逃生路线图设计

　　2.2 施工界面划分、现场协调：

　　利用三维模型对施工界面进行划分、现场协调，更加直观合理，避免施工纠纷。

幕墙边设备带及窗帘盒处施工界面划分更加直观

　　图例：

　　1.装饰施工(隐蔽支架)

　　2.安装单位施工(隐蔽支架)

　　3.窗帘与装饰施工交接面，协调好施工顺序

　　4.安装单位负责(静压箱安装)

　　5.装饰异形铝板安装，风口安装

　　2.3 三维放线：

　　有别于传统的平面放线，通过全站仪进行现场三维空间取点放点，精确的将CAD或三维模型中的点位坐标与施工现场的位置进行转换。全站仪放线精准度高，工作面积广，根本上解决了图纸与现场尺寸的匹配问题(精确到mm级)，对于高大空间及复杂造型空间有很好的应用。

利用三维定点技术，直接在施工前期定位出中庭拦河铝板的完成面线，为后期面层安装提供准确依据

　　#p#分页标题#e#

　　2.4 主材下单

　　通过数字化施工策划，生成高精度的电子文档直接交付厂家下单，取代现场测量或制作模板等传统下单方式，实现下单过程数字化。后期配合全站仪定点等技术进行放线和安装定位。

某商场项目BIM下单模型，直接交付厂家下单

　　2.5 现场手控漫游：

　　在施工现场用iPad代替纸质图纸，跟随现场的脚步进行同步漫游，随时查看构件的详细信息，测量尺寸等，比纸质图纸的信息更加全面方便。

某办公楼室内漫游

　　2.6 质量检测：

　　借助BIM技术对施工质量进行检测，有着传统靠尺、水平尺等局部人工检测的手段不可比拟的优势，其检测结果更加全面、客观。同时，复杂图形精确定位技术的成熟，使得设计美观有了控制手段以及检验标准。

某医院地坪质量检测

　　3.产品化生产

　　3.1 预制加工 ：

　　通过BIM模型可以获得更加的精确施工尺寸和更加详细的施工细节。将施工对象进行分解，导出每个构件的尺寸进行后场批量加工。

某工程水电线管预制加工

　　3.2 二维码标签 ：

　　通过二维码记录下主要施工构件的信息，包括采购、仓储、运输、加工、组装、进场、现场管理、安装等，由扫码枪将产品状态关联到BIM模型上，方便管理。

　　某项目GRG产品二维码和质量条形码，通过扫码可清楚反应产品的厂家、安装位置和质量状态等信息

　　3.3 与数控加工机床的结合 ：

　　将BIM模型中构件的精确尺寸信息提供给数控机床等加工设备，实现自动化加工。

某项目中庭拦河模型导入数控机床，制作模具

　　二、装饰BIM技术应用工程项目

　　1.南京青奥中心

　　青奥中心是装饰行业首次使用“三维数字化施工技术”的项目，该技术获得了中国装饰协会“2014年度十大科技创新奖”。通过三维扫描、逆向建模等技术解决了图纸与现场尺寸不匹配的问题，将大空间异型构件的下单尺寸、质量偏差控制在毫米级别，极大的保证了施工效果。

犀牛模型

完工效果

　　2.上海中心大厦

　　在本项目的施工策划阶段，我们将每个标准层的标准化构件如架空地板、轻钢龙骨吊顶等进行分类、整合，利用其模块化和参数化特点简化了大部分区域的建模工作，并配合施工管理进行单元化定制和工厂加工，提升了装饰施工的工业化生产率。

办公区域模块化示意图

　　3.新疆人民会堂改造工程

　　项目部在不到半年时间内高质量完成会堂的拆改工作，归功于基于BIM技术的精准施工策划和各专业的高效配合。

利用点云数据详细记录设施情况，为业主提供第一手资料

利用BIM模型结合现场情况精准策划

管线综合，体现以装饰为中心的协调能力

完工效果

　　4.北京104大厦

　　大厦中的“魔豆”造型是整个建筑的亮点，体现了设计师“无限成长”的创意。而在施工前期，设计方只提供了设计概念图以及平立剖少量图纸， 并且存在施工图与现场严重不符的现象。项目部利用BIM手段对楼梯造型进行建模处理，结合三维扫描数据进行前期策划，将深化、下单、安装、质量验收等工作一气呵成，不但保证品质，也将工期大大缩短。

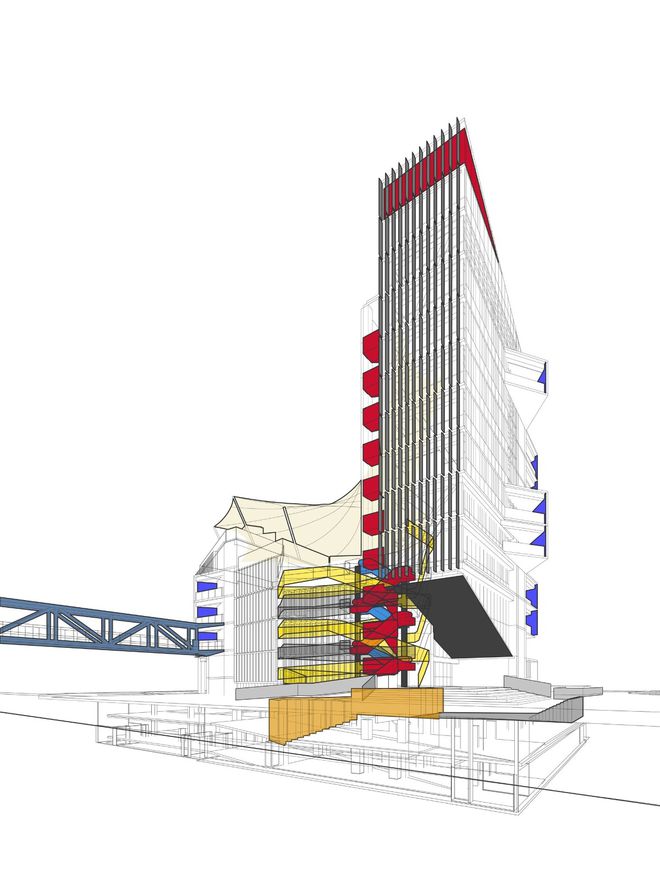

北京104大厦“魔豆”楼梯

　　三、结语

　　通过几年来不断积累的实践经验和努力探索，我们逐渐形成了一套较为完善的装饰BIM施工体系为工程项目服务。在业主主导BIM使用的同时，我们积极自主地在项目中使用BIM技术，并切实感受到了此项技术带来的品质和效益的提升，这也让我们装饰企业更加坚定了使用BIM的决心和方向。
